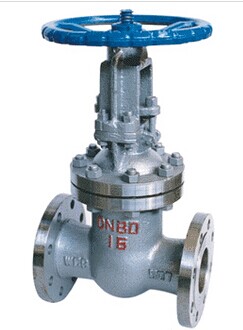

產品名稱：精鑄閘閥

型號：Z41H

產品口徑：DN15-600

產品壓力：0.6~16.0Mpa

產品材質：鑄鋼、不銹鋼、合金鋼等

聯系電話：15901687301

產品詳情：
制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。
閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。
工作壓力：1.0Mpa-50.0Mpa。
工作溫度：-196℃-650℃。
連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。
驅動方式：手動、氣動、液動、電動。
上海惠夏閥門有限公司擁有全球最頂尖的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造優質閥門。

精鑄閘閥接通或截?cái)喙苈分械慕橘|(zhì)，廣泛適用于石油、化工、制藥、電力等行業在非腐蝕性、腐蝕性介質的管路上，作閉路裝置。

技術參數：

公稱壓力（PN）	外型尺寸及重量	公稱通徑DN（mm）
公稱壓力（PN）	外型尺寸及重量	15	20	25	32	40	50	65	80
1.6MPa	L（mm）	130	150	160	180	200	250	265	280
	H（mm）	170	190	205	270	310	358	373	435
	D。（mm）	120	140	160	180	200	240	240	280
2.5MPa	L（mm）	130	150	160	180	200	250	265	280
	H（mm）	170	190	205	270	310	358	373	425
	D。（mm）	120	140	160	180	200	240	240	280
4.0MPa	L（mm）	130	150	160	180	200	250	280	310
	H（mm）	135	190	205	270	310	371	391	455
	D。（mm）
6.4MPa	L（mm）	170	190	210	230	240	250	280	310
	H（mm）	140	195	210	280	328	390	410	485
	D。（mm）
10.0MPa	L（mm）	170	190	210	230	240	250	280	310
	H（mm）	140	195	210	280	335	425	450	510
	D。（mm）
16.0MPa	L（mm）	170	190	210	230	260	300	340	390
	H（mm）	230	260	280	312	350	512	560	585
	D。（mm）	200	200	280	320	320	360	360	400

公稱壓力（PN）	外型尺寸及重量	公稱通徑DN（mm）
公稱壓力（PN）	外型尺寸及重量	100	125	150	200	250	300	350	400	450	500	600
1.6MPa	L（mm）	300	325	350	400	450	500	550	600	650	700	800
	H（mm）	500	614	674	818	969	1145	1280	1450	1550	1676	—
	D。（mm）	300	320	360	400	450	560	640	720	720	720	—
2.5MPa	L（mm）	300	325	350	400	450	500	550	600	650	700	800
	H（mm）	500	614	674	818	969	1145	1280	1450	1550	1676	—
	D。（mm）	300	320	360	400	450	560	640	640	720	800	—
4.0MPa	L（mm）	350	40	450	550	650	750
	H（mm）	551	628	708	885	960	1200
	D。（mm）
6.4MPa	L（mm）	350	400	450	550	650
	H（mm）	590	688	768	973	1050
	D。（mm）
10.0MPa	L（mm）	350	400	450	550
	H（mm）	630	725	800	1020
	D。（mm）
16.0MPa	L（mm）	450	525	600	750
	H（mm）	631	723	820	990
	D。（mm）	450	560	640	720
